TOBATSU · SHARED SKILL · DRAFT

pip-compose-rendi

两路视频, 合成一路.

浮窗画中画 / 上下分屏 / 左右分屏. 走 Rendi, 本机 ffmpeg 兜底, 直推 R2. 跟 subtitle-burn-rendi 同套路, 不解析自然语言 — agent 把意图翻成 payload, skill 只接结构化字段.

主路

Rendi

兜底

ffmpeg local

输出

R2 / CDN

额外依赖

无

定位

解什么 · 不解什么

划清边界, 让 skill 单一职责, 别成"啥都管"的怪物

解

两路视频按几何参数合成一路
三种布局: 浮窗 / 上下分屏 / 左右分屏
每路独立取景 (offset + zoom)
每路独立音量, 自动 mix
异形 mask (圆 / 方 / 竖矩 / 横矩)
缺音轨自动补静音, 不挂

不解

不解析自然语言 — agent 层做
不做主体检测 / 自动避让 — agent 看图决定
不做 PIP 循环 / 模糊背景填充
不允许选输出比例 — 跟主视频
不做跨画幅 sample 校验 — PIP 任意比例

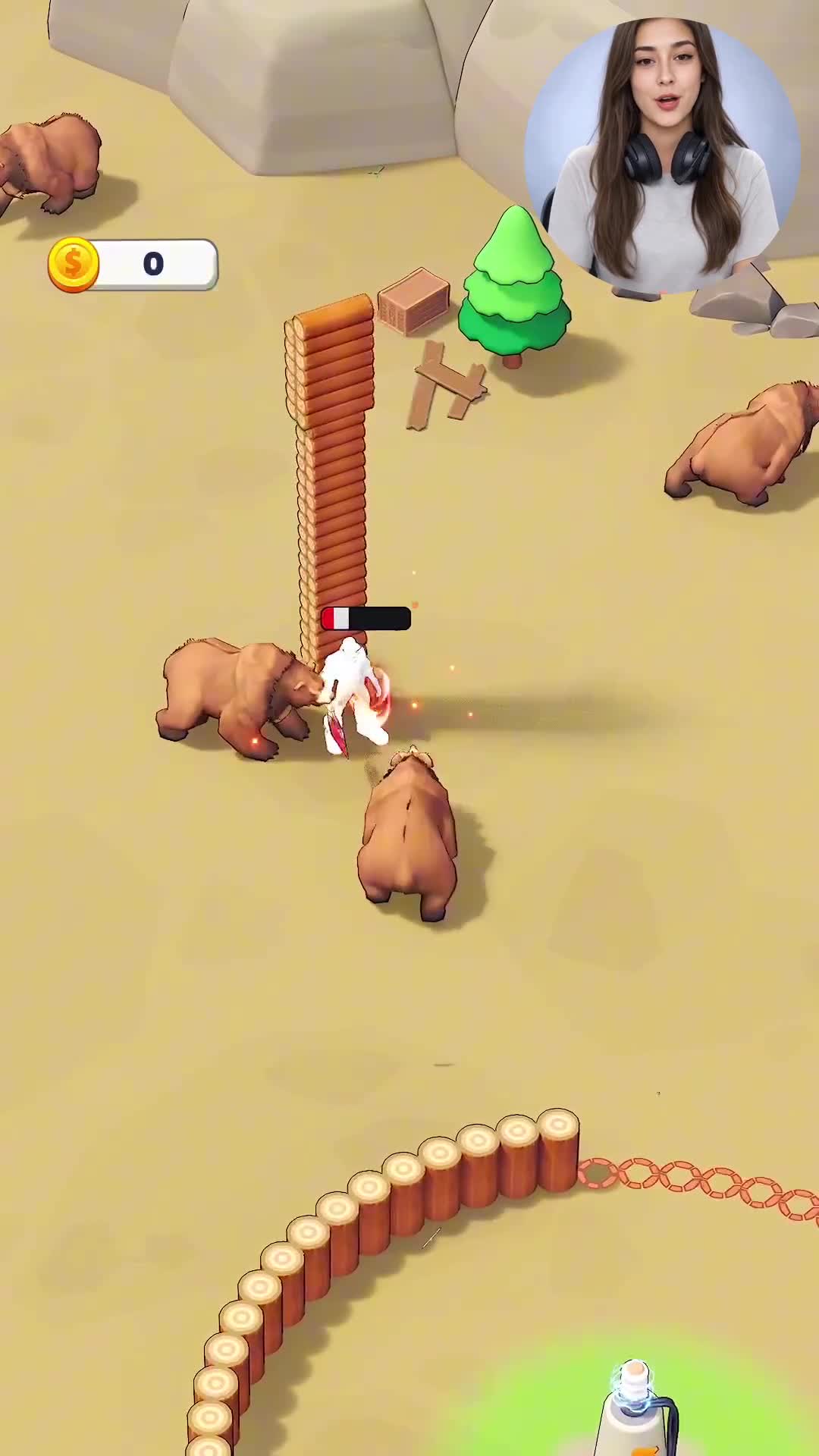

默认布局

啥都不传, 长这样

本地 ffmpeg 跑了一遍默认 filter graph 的实际帧, 跟 prototype 02 的视觉一致

配置 · 输出

主视频 1080×1920, 时长 59.07s
圆形 PIP 在右上, 直径占短边 34% (367×367)
距上 / 距右各 22px (= 2% × 1080)
抗锯齿圆边 (1px 渐变, 无锯齿)
PIP 内容 cover 中心裁切
音轨: 主 100%, PIP 0% (本次测试关掉)

FYI

前端 prototype 的初始状态也是这套. agent / 前端有别的意见就改 payload 字段, 没意见直接用.

布局

三种合法形态

layout 字段决定走哪条 — 其他字段只对当前 layout 生效

overlay

浮窗 PIP

主视频满帧, PIP 浮窗叠在上面. 位置 4 角预设 + 自定义, 形状 4 选 1, 大小 12-80%.

split_v

上下分屏

主 / PIP 上下拼. PIP 在哪一侧 + 占比 (20-50%) 可调.

split_h

左右分屏

主 / PIP 左右拼. 同理 PIP 哪一侧 + 占比.

EDGE

position=custom 必须同时给 overlay_x + overlay_y, 互斥校验 fail 直接 invalid_layout_param.

入参

Payload 字段表

必填两个 URL, 其他全部可省, 缺啥补啥

视频源

字段	类型	说明
`main_video_url`REQ	url	主视频, 公网可下
`pip_video_url`REQ	url	副视频 (通常是数字人 / 解说画面)

布局

字段	类型	取值 · 默认
`layout`	enum	`overlay` / `split_v` / `split_h` overlay
`overlay_position`	enum	`tl` / `tr` / `bl` / `br` / `custom` tr
`overlay_size`	float	0.12 - 0.80 (短边占比) 0.34
`overlay_shape`	enum	`circle` / `square` / `vrect` / `hrect` circle
`overlay_margin`	float	0 - 0.10 0.02
`overlay_x` / `overlay_y`	float	0 - 1.0, custom 时必填
`split_pip_side`	enum	`first` / `second` second
`split_pip_ratio`	float	0.20 - 0.50 0.40

取景 · 音量

字段	类型	取值 · 默认
`main_framing`	object \\| null	`{offset_x:-1..1, offset_y:-1..1, zoom:0.30..3.20}` null = cover
`pip_framing`	object \\| null	同上
`main_volume`	float	0 - 1.0 1.0
`pip_volume`	float	0 - 1.0 1.0

处理

跑一遍 compose.py 的全过程

从 payload 到 R2 URL, 10 步

读 payload.json + merge 默认

缺字段补 skill 内置默认值, 形成完整 config

Validate

字段类型 + 范围 + 互斥检查 (e.g. position=custom 必须有 x/y)

下载两路视频

公网 URL 拉到 inputs/, 3 次重试, 全程加 User-Agent

ffprobe 两路

拿 width / height / duration / has_audio

算 canvas + boxes

canvas = main 尺寸. 按 layout 解出 main_box / pip_box 的 (x, y, w, h)

Build filter graph

crop + scale (含 framing) → mask (异形) → overlay / hstack / vstack → amix audio

Rendi 提交 (扁平 zip)

10s poll, 600s 超时. 失败立即切兜底

本机 ffmpeg 兜底

用同一份 filter graph 在本机跑. Rendi + 本机都挂 → provider_failed

上传产物到 R2

tobatsu-agent output upload, 推两份: 视频 + filter-graph.txt

写 result.json + done

provider / rendi_command_id / 尺寸 / 时长 / layout_resolved / config_used 全部落盘

渲染

Filter graph 范式

三种 layout 对应三套 filter chain, debug 时会落盘成 filter-graph.txt

浮窗圆形 (默认)

ffmpeg# 主 1080x1920, PIP 占短边 34% = 367x367 圆, 右上角距边 22px
[0:v]scale=1080:1920:force_original_aspect_ratio=increase,crop=1080:1920,setsar=1[main];
[1:v]scale=367:367:force_original_aspect_ratio=increase,crop=367:367,
     format=yuva420p,
     geq=lum='p(X,Y)':a='clip((183-hypot(X-183,Y-183))*255,0,255)'[pip];
[main][pip]overlay=x=691:y=22[v];
[0:a]volume=1.0[a0];[1:a]volume=1.0[a1];[a0][a1]amix=inputs=2:duration=first[a]

geq 那行用 (R - distance) × 255 clip 到 0-255 = 抗锯齿圆边 (距离边缘 1px 内做渐变). 不用 if(lt(...),255,0) 那种硬边.

上下分屏 (PIP 在下, 占 40%)

ffmpeg[0:v]scale=1080:1152:force_original_aspect_ratio=increase,crop=1080:1152[top];
[1:v]scale=1080:768:force_original_aspect_ratio=increase,crop=1080:768[bot];
[top][bot]vstack=inputs=2[v];
[0:a]volume=1.0[a0];[1:a]volume=1.0[a1];[a0][a1]amix=inputs=2:duration=first[a]

左右分屏 (PIP 在右, 占 40%)

ffmpeg[0:v]scale=648:1920:force_original_aspect_ratio=increase,crop=648:1920[left];
[1:v]scale=432:1920:force_original_aspect_ratio=increase,crop=432:1920[right];
[left][right]hstack=inputs=2[v]; ...

PASS

第一种已经在本机跑通验视觉 (见上一节). 后两种 filter chain 设计同理, compose.py 写完会逐一跑.

出参

result.json + 上传产物

两份产物 + 一份元数据, 上游拿 URL 直接渲染

result.json

json{
  "status": "ok",
  "provider": "rendi",
  "fallback_used": false,
  "rendi_command_id": "f004b6a5-...",
  "output_video_url": "https://cdn-tobatsu/.../composed-video.mp4",
  "filter_graph_url":  "https://cdn-tobatsu/.../filter-graph.txt",
  "output_width": 1080,
  "output_height": 1920,
  "output_duration_seconds": 59.20,
  "layout_resolved": {
    "layout": "overlay",
    "canvas": { "w": 1080, "h": 1920 },
    "main_box": { "x": 0, "y": 0, "w": 1080, "h": 1920 },
    "pip_box":  { "x": 691, "y": 22, "w": 367, "h": 367 },
    "pip_shape": "circle"
  },
  "config_used": { /* merge 后完整 config */ }
}

上传产物 (label)

composed-video.mp4 filter-graph.txt

filter-graph.txt 是 debug 用, 把实际下发到 ffmpeg 的 filter 字符串落盘, 出问题能复现.

失败

全部 hard-fail · 不返 error code

跟 subtitle skill 一致: fail 前写 evidence 到 outputs/.logs/compose-error.json, 再 tobatsu-agent fail

reason	触发
`invalid_payload`	字段缺 / 类型错 / JSON 解析失败
`invalid_layout_param`	数值超范围 / 互斥字段冲突
`download_failed`	任一视频拉不到 (3 次重试后)
`unreadable_video`	ffprobe 失败 / 无视频流
`provider_failed`	Rendi + 本机 ffmpeg 都跑挂
`upload_failed`	R2 上传 3 次重试都挂

对比

跟 subtitle-burn-rendi 的关系

同套路 ≠ 同输入. 两个 skill 共用基础能力, 但解决的事不一样

	subtitle-burn-rendi	pip-compose-rendi
解决	一路视频 + SRT/ASS → 烧字幕	两路视频 → 合成一路
模式	Mode A / B / C	单一: 默认 + payload 覆盖
字体	装 8 个 (Montserrat + Noto 系)	无
Python venv	需要 (pysubs2)	不需要 (标准库)
共用	Rendi 主 + 本机兜底 / 扁平 zip / 10s poll / 600s cap / User-Agent / fail evidence / tobatsu-agent output upload / Python 3.10 兼容

SAVING

PIP 这个 skill 的 INSTALL.md 几乎为空 — 只要确认 ffmpeg + RENDI_API_KEY 就行. 之前 magi3 已经装过这两样, 这个 skill 上线不需要再动 worker.

清单

文件结构 · 当前状态

skill 包的目录长这样

skills/shared/pip-compose-rendi/ ├── SKILL.md // done · 契约 + 范式 + 默认值 ├── INSTALL.md // todo · ~20 行 ├── scripts/ │ └── compose.py // todo · ~600 行 └── references/examples/ ├── overlay-circle.json // todo · 默认布局示例 ├── overlay-custom-rect.json // todo · 自定义位置 + 矩形 ├── split-v.json // todo · 上下分屏 └── split-h.json // todo · 左右分屏

— 默认 filter graph 已用 ffmpeg 本地跑通, 视觉对得上 prototype 02.

pip-compose-rendi · v0 draft · 2026-05-27
